Modulo clock DS3231 en la Robótica educativa

El Módulo clock DS3231 se ha consolidado como el estándar de oro en la cronometría para proyectos de electrónica y robótica. A diferencia de otros relojes de tiempo real (RTC), el Módulo clock DS3231 destaca por su extrema precisión y su capacidad para compensar las variaciones de temperatura, asegurando que tus proyectos mantengan la hora exacta durante años.

A continuación, exploramos a fondo las capacidades técnicas, aplicaciones y configuraciones del Módulo clock DS3231.

1. Descripción Técnica del Módulo clock DS3231

El Módulo DS3231 es un reloj de tiempo real (Real Time Clock) de alta precisión con interfaz I2C. Su principal ventaja competitiva radica en que integra un oscilador de cristal con compensación de temperatura (TCXO) y un cristal de cuarzo interno.

Muchos módulos de cronometría sufren desfases cuando la temperatura ambiente cambia, ya que el cristal de cuarzo vibra de forma distinta según el calor.

Sin embargo, el Módulo DS3231 mide constantemente la temperatura ambiental y ajusta la frecuencia del oscilador para compensar cualquier deriva. Esto garantiza que el Módulo clock DS3231 tenga un error menor a 2 minutos por año, algo impresionante para su bajo costo.

2. Voltaje y Corriente del Módulo clock DS3231

Para los diseñadores de sistemas embebidos y entusiastas de la robótica educativa, entender el consumo energético del Módulo DS3231 es vital, especialmente en dispositivos que funcionan con baterías.

Voltaje de Alimentación

El Módulo DS3231 es sumamente versátil en cuanto a su alimentación:

• Rango de voltaje: Funciona eficientemente entre 2.3V y 5.5V.
• Compatibilidad: Esto significa que el Módulo DS3231 puede conectarse directamente a un Arduino Uno (5V) o a placas más modernas como el ESP32 o Raspberry Pi (3.3V) sin necesidad de conversores de nivel lógico.

Consumo de Corriente

El Módulo clock DS3231 está diseñado para la eficiencia extrema:

• Corriente activa: Durante la comunicación I2C, consume aproximadamente 200 uA.
• Modo de batería (Vbat): Cuando se desconecta la fuente principal y entra en modo de respaldo (usando la pila de botón CR2032), el Módulo DS3231 consume menos de 1 uA. Esto permite que la pila dure entre 5 y 10 años.

3. Características Avanzadas del Módulo clock DS3231

Además de dar la hora, el Módulo clock DS3231 ofrece funcionalidades que lo separan de sus competidores:

1. Calendario Completo: Gestiona segundos, minutos, horas, día de la semana, fecha, mes y año, incluyendo ajustes por años bisiestos hasta el año 2100.
2. Alarmas Programables: El Módulo DS3231 incluye dos alarmas diarias configurables que pueden activar una interrupción en el Arduino para "despertar" al sistema.
3. Sensor de Temperatura: Internamente, el Módulo DS3231 posee un sensor con una precisión de +/- 3°C, cuya lectura puede ser extraída mediante código.
4. Memoria EEPROM: Muchos modelos comerciales del Módulo DS3231 incluyen un chip adicional AT24C32 que ofrece 32K de almacenamiento para guardar configuraciones o logs de datos.

4. Implementación en Robótica Educativa

En el ámbito de la robótica educativa, el Módulo clock DS3231 es una herramienta pedagógica excelente. Enseña a los estudiantes conceptos de protocolos de comunicación (I2C), gestión de energía y la importancia de la precisión en los sistemas físicos.

Al integrar el Módulo DS3231, los estudiantes pueden crear robots que realicen tareas en horarios específicos, como un robot alimentador de mascotas o un sistema de riego automatizado que solo se activa al amanecer. El uso del Módulo DS3231 elimina la necesidad de que el microcontrolador cuente milisegundos manualmente, una tarea que suele ser imprecisa a largo plazo.

5. Proyectos Populares con el Módulo clock DS3231

Gracias a su fiabilidad, el Módulo DS3231 se encuentra en el corazón de miles de proyectos DIY.

A. Estación Meteorológica con Registro de Datos

Combinando el Módulo DS3231 con un sensor de humedad y una tarjeta SD, puedes crear un "Data Logger". El Módulo DS3231 proporciona la "marca de tiempo" (timestamp) exacta para cada lectura, permitiendo analizar gráficamente cómo varían las condiciones climáticas hora tras hora.

B. Reloj Despertador Inteligente con Pantalla OLED

Usando un Arduino y el Módulo DS3231, es posible construir un reloj personalizado que muestre la temperatura, múltiples alarmas y que ajuste el brillo de la pantalla según la hora del día proporcionada por el Módulo clock DS3231.

C. Automatización de Luces (Domo-robótica)

El Módulo DS3231 es ideal para simular presencia en casa. Puedes programar un sistema que encienda y apague luces en intervalos aleatorios pero solo durante la noche, basándose en la información precisa del Módulo DS3231.

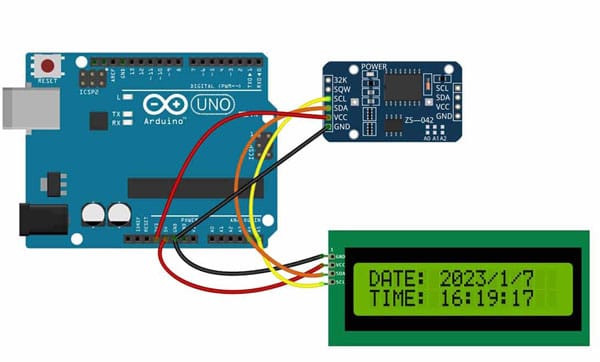

6. Conexión y Código para el Módulo clock DS3231

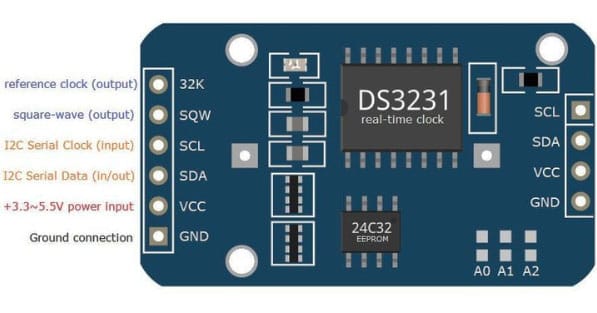

La conexión del Módulo DS3231 es sencilla gracias al bus I2C. Solo requiere 4 cables:

• VCC a 5V/3.3V
• GND a Tierra
• SDA al pin A4 (en Arduino Uno)
• SCL al pin A5 (en Arduino Uno)

Para programar el Módulo DS3231, se suelen utilizar librerías como RTClib de Adafruit. El flujo de trabajo consiste en:

1. Verificar si el Módulo DS3231 está conectado.
2. Ajustar la hora inicial (solo la primera vez).
3. Llamar a la función now() para obtener los datos actualizados del Módulo clock DS3231.

7. Mantenimiento y Consideraciones del Módulo clock DS3231

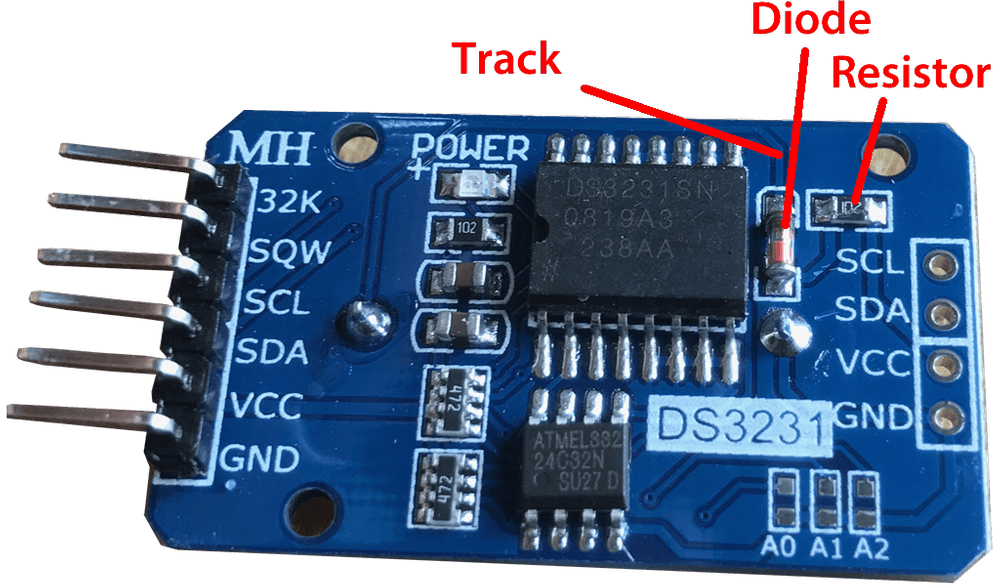

Aunque el Módulo clock es robusto, hay puntos clave a considerar. Algunos módulos baratos vienen con un circuito de carga para pilas de litio recargables (LIR2032).

Si usas una pila de botón estándar (CR2032), es recomendable desactivar el circuito de carga cortando una pequeña pista en el PCB o quitando una resistencia, para evitar que la pila convencional se dañe.

Además, el Módulo clock es sensible a campos magnéticos extremos, aunque en condiciones normales de robótica esto no representa un problema.

8. Conclusión

El Módulo clock DS3231 es, sin duda, la mejor opción para quienes requieren precisión temporal sin complicaciones. Su capacidad para manejar voltajes variables, su bajísimo consumo de corriente en reposo y su sensor de temperatura integrado lo hacen superior a cualquier otro RTC del mercado.

Ya sea para un proyecto de robótica educativa o para un producto comercial, el Módulo clock DS3231 garantiza que el tiempo siempre esté de tu lado.

Para asegurar la máxima vida útil y precisión del Módulo DS3231, es fundamental tener precaución con su alimentación y manipulación física. Si utilizas el Módulo DS3231 con una pila de botón estándar CR2032 (no recargable), asegúrate de desactivar el circuito de carga que traen algunos modelos comerciales, ya que intentar cargar una pila normal puede provocar fugas o daños en el componente.

Asimismo, evita tocar directamente los pines del cristal interno del Módulo DS3231 con los dedos, ya que la estática y la grasa corporal pueden alterar la capacitancia y afectar la exactitud del tiempo.

Por último, aunque el Módulo clock DS3231 es resistente, procura mantenerlo alejado de fuentes de calor extremo que superen los rangos del sensor de compensación, garantizando así que la deriva temporal se mantenga en los niveles mínimos prometidos por el fabricante.
